你是否曾好奇，為什么某些看似平凡的氧化鋁陶瓷基底表面，卻能擁有遠超普通金屬的導電能力和抗氧化性能?在現代工業與電子制造里，有一種工藝正悄然發揮巨大作用：氧化鋁鍍金。它不是傳統意義上的“金箔鍍層”，也不是單純的裝飾涂層，而是融合了金屬金的優異特性與氧化鋁高硬度、高絕緣等特征，使制品在功能性、可靠性和外觀上都能實現“錦上添花”。本文將深入分析氧化鋁鍍金的概念、工藝流程、應用領域以及未來潛力，力圖從不同角度揭示這種表面技術為什么在現代制造業中屢屢被推向前臺。

　　一、氧化鋁與鍍金：兩種材料的碰撞與互補

　　1. 氧化鋁基底的特質

　　機械強度與硬度：氧化鋁基底(Al?O?陶瓷)在工程應用中以高硬度、高耐磨性著稱。許多高溫作業、腐蝕環境中都能看到氧化鋁陶瓷的身影，比如耐熱襯板、磨損件等。

　　絕緣性能：作為陶瓷材料，氧化鋁本身擁有極佳的絕緣性和穩定性，常被用來制造絕緣基板、電氣元件外殼等。

　　化學惰性：氧化鋁與多數化學物質反應活性較低，能抵御酸、堿、高溫或有機溶劑腐蝕，賦予了其在嚴苛環境下的使用壽命。

　　2. 鍍金層的獨特優勢

　　導電性與焊接性：金具有優異的導電性能和可焊性，在微電子封裝、電氣連接中扮演重要角色。

　　抗氧化與耐腐蝕：金天生不易氧化，其表面在多數環境條件下都能長期保持穩定，對電子器件的接觸和傳輸質量起到關鍵作用。

　　裝飾與增值：金色往往與高貴、奢華相聯系，用于提升產品外觀，也能提升市場認知度。

　　3. 氧化鋁與金的結合邏輯

　　將金屬金鍍覆在氧化鋁基底上，能讓后者在保留高硬度、絕緣等優勢的同時，表面具備導電性、可焊性，以及更好的抗氧化力。這樣的“復合型”性能為半導體封裝、電路基板、精密零件等領域帶來了全新的設計思路。一方面，氮化鋁或氧化鋁等陶瓷提供結構支撐與絕緣防護;另一方面，金屬金層則滿足高要求的電接觸與耐久性能。

　　二、氧化鋁鍍金的工藝流程與技術要點

　　1. 基底前處理

　　表面清洗：氧化鋁基底在鍍金前需要進行嚴格的清潔，去除表面的油污、灰塵或任何附著物。清潔方式包括超聲波清洗、有機溶劑浸洗、等離子或火焰清洗等。

　　粗化或活化：由于氧化鋁表面堅硬且光滑，為了讓金屬鍍層更牢固，需要進行“粗化”或“活化”處理。常見的方法包括酸蝕、堿蝕或噴砂等，讓表面形成細微凹凸，從而增加鍍層的附著力。

　　2. 中間層沉積或金屬化

　　直接在氧化鋁上鍍金通常難度較高。很多情況下，會先鍍一層“過渡金屬”，再在其上鍍金。

　　常見過渡層：鎳或鈦鎢合金常被用作中間鍍層。它們一方面能與氧化鋁表面形成較強的結合力，另一方面也與后續的金層有很好的金屬相容性。

　　PVD/CVD法：部分高端應用會采用氣相沉積技術(如電子束蒸發、磁控濺射、化學氣相沉積)形成一層薄薄的金屬化層，再在此基礎上進行電鍍或無電鍍。

　　3. 鍍金方式

　　電鍍金：傳統方法是電鍍。它要求基底或中間層能導電，然后在含有金鹽的鍍液中通電，金離子在工件表面還原沉積。這種方法成本相對較低，可控性較好，但鍍層厚度相對有限，一般在幾微米到十幾微米之間。

　　化學鍍金(無電鍍金)：通過化學還原反應在表面沉積金屬金。它不需要外加電源，對于形狀復雜或難以施加電流的部件十分友好?；瘜W(xué)鍍金的鍍層均勻性好，不過鍍液對環境和工藝要求也更高，成本通常略高。

　　4. 烘烤與后期處理

　　鍍金完成后，常需要對工件進行烘烤或熱處理，以穩定鍍層的組織，進一步改善附著力和導電特性。有時也會進行表面拋光或局部鈍化處理，保證鍍金層的表面質量與均勻度。

　　三、典型應用領域與技術價值

　　1. 半導體封裝與微電子電路

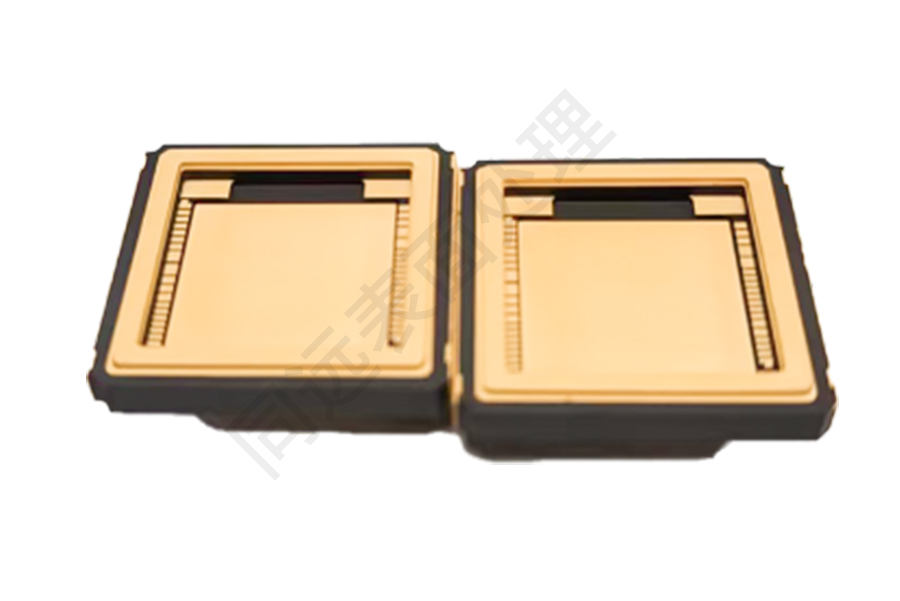

　　芯片載體與封裝基板：在高性能微處理器、功率器件封裝中，一種普遍選項是“陶瓷基板 + 金屬化電路”。氧化鋁鍍金可在陶瓷基板上形成耐高溫、耐電弧沖擊的金屬線路，適合關鍵器件封裝。

　　傳感器與光電器件：許多傳感器組件需要金屬電極或薄膜走線，而其載體需具備極高的絕緣性和穩定性。氧化鋁鍍金層能確保電性能穩定，讓光學或力學傳感信號更準確。

　　2. 航空航天與軍工領域

　　在航空航天器上，大量模塊需要承受極端溫度變化、高輻射以及長時間振動。采用氧化鋁鍍金部件可以實現以下目標：

　　重量減輕：陶瓷基板密度比金屬基底更低，同時金層也不必過厚，滿足輕量化需求。

　　耐熱與耐腐蝕：氧化鋁基底在高溫高壓下保持強度和穩定性，而金層能提供電接觸與抗氧化能力。

　　電子集成：空間環境下的電子系統集成密度高，要求線路高度可靠。陶瓷+金的組合可以降低故障率，提高使用壽命。

　　3. 工業控制與傳感平臺

　　高溫探頭：某些工業測溫或氣體分析探頭常需要暴露于酸堿或高溫環境，氧化鋁鍍金的表面技術可強化探頭外殼或電極區域的抗腐蝕性，讓數據采集更可靠。

　　大型生產線自動化：在鋼鐵、冶金、化工等行業的傳感器布置中，耐磨耐蝕又具良好導通特性的部件是剛需。相比普通金屬外殼，氧化鋁鍍金兼具結構與功能性，既能隔絕外部干擾，又支持內部電路的高精度傳輸。

　　4. 消費類電子與手表、飾品

　　表面裝飾與觸點：在一些高端音頻插口、手表表面、耳機接觸件上，也能看到氧化鋁鍍金工藝的身影。既帶來高檔外觀，又能提升接觸質量和防銹能力。

　　定制化小批量產品：隨著定制化、個性化消費興起，小批量、高可靠性能件也會借助氧化鋁鍍金工藝，為消費者提供更精致、更耐用的產品體驗。

　　四、制程中面臨的問題與挑戰

　　1. 附著力與層間匹配

　　在陶瓷表面鍍金最大的技術痛點之一是附著力不足。金與陶瓷在熱膨脹系數、晶體結構等方面存在較大差異，稍有不慎就可能導致基底與鍍層的結合面出現裂紋或剝落。中間層或金屬化處理能在一定程度上緩解這個問題，但工藝要求較高，需要嚴格控制溫度、表面質量和化學處理時間。

　　2. 鍍層均勻度與厚度控制

　　對于微電子和高精度零件，鍍層厚度均勻且可重復性至關重要。電鍍或化學鍍中若攪拌不均、鍍液狀態變化或電流分布不平衡，都可能造成局部鍍層薄厚不一。在高端應用場景下，往往要加裝旋轉架或特制冶具，以保證零件各個面能均勻接觸鍍液，減少陰陽極死角。

　　3. 材料與環保成本

　　金作為貴金屬，其價格波動和資源稀缺性會影響工藝成本。此外，鍍金過程中會使用到氰化物或其他化學試劑，廢液處理和環保監管都需要額外投入。對企業來說，需要在性能和成本之間進行權衡，選擇更合理的鍍金方式和鍍金厚度。部分場景可能選擇用替代金屬如鎳鈀金合金或金鈀合金來降低成本，但依然需要滿足項目要求的導電和耐久性能。

　　4. 可靠性測試與認證

　　一旦應用于軍工、航天或汽車電子等領域，就必須面臨嚴苛的環境與壽命測試——溫度循環、高濕、高鹽霧等。此時，鍍金層微觀結構如孔隙率、金屬晶粒大小，也對實際表現產生不可忽視的影響。如果鍍層中存在微小孔隙或內應力較大，會在極端環境下加速腐蝕或開裂。因此，必須制定詳盡的檢測流程，如金相觀察、X射線熒光光譜分析、硬度測試等。

　　五、多維度視角：工藝、質量、經濟效益

　　1. 工藝推進與技術革新

　　PVD、CVD與濺射金：高精度制造中，真空鍍膜在沉積均勻性和厚度可控性上具備優勢。但是設備成本高，處理效率有限，更適合精密零件的小規?；蛱囟üδ懿考?。

　　自動化與智能化：隨著工業4.0理念的推廣，自動化生產線和機器人在鍍金工藝中扮演日益重要的角色。對鍍液成分、溫度、PH值、通電電流進行實時監測和調節，使成品率與一致性大幅提升。

　　2. 質量管控與檢測體系

　　在線監測：現代生產線上可加裝在線厚度檢測儀，通過XRF(X射線熒光)手段即時監控鍍層厚度，及時調整工藝參數。

　　表面形貌表征：利用掃描電鏡(SEM)或激光共聚焦顯微鏡對鍍金層表面進行檢測，評估其粗糙度、微孔缺陷，保障最終產品的合格率。

　　剝離試驗：通過高溫浸漬或震動測試，觀察鍍金層是否存在龜裂或剝離，以驗證附著力是否達標。

　　3. 經濟與產業鏈影響

　　原材料供應：氧化鋁陶瓷本身價格不算貴，但由于貴金屬金成本較高，如果鍍層太厚會增加材料開支。因此企業通常在厚度與使用性能中尋找平衡點，讓鍍層“剛剛好”。

　　下游行業需求：半導體芯片、LED封裝、5G通訊、醫療設備等對高可靠性基板和封裝方案需求旺盛，也在持續推動氧化鋁鍍金技術的創新與規?；?。

　　長線效益：對產品生命周期和維護成本的考量，往往優先使用一次性高可靠性的氧化鋁鍍金方案，以避免因腐蝕、失效帶來的后續維修或替換費用。從長遠看，對安全關鍵性行業，這種投入往往物超所值。
